第一部分：施工工艺
一、材料概述
自流平砂浆是由水泥或石膏胶凝材料、细骨料、填料及添加剂组成，与水搅拌后具有流动性或稍加辅助性摊铺就能自动找平的地面材料，主要应用于工业厂房、商场、停车场以及住宅室内地面找平等场景。根据胶凝材料不同，可分为水泥基自流平砂浆和石膏基自流平砂浆两大类。水泥基自流平砂浆执行标准为JC/T 985-2017《地面用水泥基自流平砂浆》。石膏基自流平砂浆适用于新建和改扩建的非腐蚀介质环境和非潮湿环境的建筑室内地面工程。
二、施工工艺流程
根据行业标准《自流平地面工程技术标准》JGJ/T 175-2018的规定，水泥基或树脂水泥复合砂浆自流平地面工程施工工艺流程应符合以下顺序：封闭现场；基层检查并记录；基层处理；涂刷自流平界面剂或底涂；制备浆料；摊铺浆料；养护；成品保护。以下对各环节展开详述。
三、施工条件与环境要求
施工温度包括环境温度及基层温度，水泥基或石膏基自流平砂浆地面施工温度应为5℃至35℃，相对湿度不宜高于80%。在低于5℃的低温环境下，自流平中使用的聚合物和自流平界面剂无法成膜甚至会受冻，且各种组分在10℃至25℃时流动性等性能更易发挥，效果最佳。
施工环境理想条件为：基面含水率小于5%至6%，空气湿度小于60%，温度10℃至25℃。施工现场应封闭，严禁交叉作业。室内施工时，因室内通风会造成自流平地面开裂，因此要关闭门窗，封闭现场。施工要求基层和环境的清洁、无其他工种的干扰，不允许间断或停顿。
四、基层检查与处理
基层对自流平施工质量影响巨大，平整度、抗压强度、含水率等项目是反映基层主要状况的量化数据，是自流平施工的外在条件和制定具体施工方案的依据。基层检查应包括基层平整度、抗压强度、含水率、裂缝、空鼓等项目。水泥基自流平地面基层的平整度不应大于4mm/2m。基层混凝土强度须不低于C20。新浇混凝土需养护28天以上，含水率低于10%。
基层处理应在基层检测的基础上通过人工或机械对基层的平整度、抗压强度、空鼓、裂缝等进行修补和处理，此阶段施工投入的时间、设备、人工等在整个自流平施工周期中占较大的比重，对于整个自流平施工质量起关键作用。
当基层表面存在起砂、起壳、脱皮、疏松、麻面、油脂等缺陷时，应采用抛丸、铣刨等方法进行处理，必要时应补强处理或重新施工，直至达到施工要求。基层裂缝修补时，宜先采用机械切割，切割深度宜为基层混凝土厚度的二分之一至三分之二，宽度宜为10mm至20mm，然后采用修补材料通过灌注、找平、密封进行加强。当基层的空鼓面积不大于1平方米时，可采用灌浆法处理；当基层的空鼓面积大于1平方米时，应剔除并重新施工。
施工前必须用打磨机对基础地面进行打磨，磨掉地面的杂质、浮尘和砂粒，把局部高起较多的地平磨平。打磨后扫掉灰尘，用吸尘器吸干净。
五、涂刷界面剂或底涂
在处理好的基层上应涂刷自流平界面剂或底涂，不得漏涂和局部积液。为确保封闭效果，界面剂通常需要涂刷2遍，界面剂实干后进行自流平砂浆的施工。应根据基层状况及厂家建议，确定界面剂或底涂的涂刷遍数。
涂刷方法：用不脱毛的羊毛滚按先横后竖的方向把地面处理剂均匀地涂在地面上。对于起砂严重的基层，应使用渗透加固型的界面剂涂刷多道，等界面剂完全成膜后再进行自流平施工。
六、浆料制备
浆料制备可采用半机械法或全机械法，并应充分搅拌至均匀无结块为止。
半机械法制备浆料应将准确称量好的拌合用水倒入干净的搅拌桶内，开动电动搅拌器，徐徐加入已精确称量的自流平砂浆，持续搅拌3分钟至5分钟，至均匀无结块为止，静置2分钟至3分钟，使自流平材料充分润湿，排除气泡后，再搅拌2分钟至3分钟，使料浆成为均匀的糊状。
全机械法制备浆料应将拌合用水量预先设置好，再加入自流平材料，进行机械拌合，将拌合好的自流平砂浆泵送到施工作业面。自流平材料成分较多，在大型工程中宜使用机械搅拌，否则会影响分散效果。
拌合时兑水量应严格按产品说明书要求控制，自流平材料发生反应所需水量比例是固定的，过多或过少都会降低材料的主要性能。以某产品为例，粉水重量比为1：0.22。搅拌完成的材料需在规定时间内用完，气温较高、光照充足区域要在更短时间内用完。初凝后的料浆不得加水使用。
七、浆料摊铺

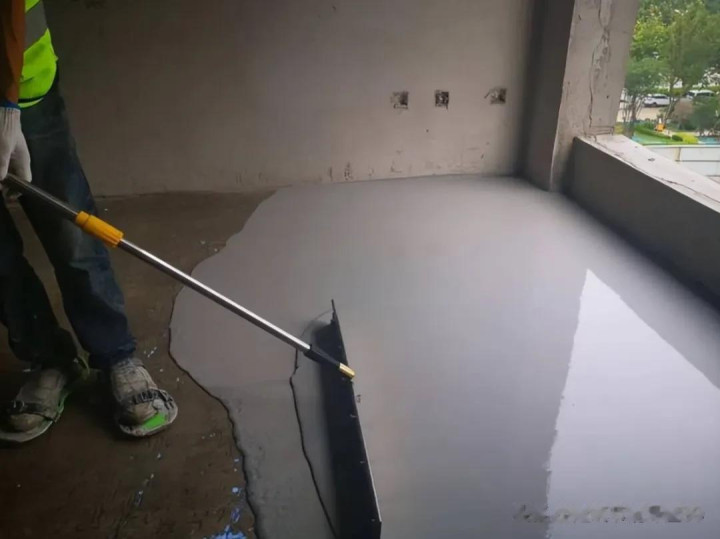

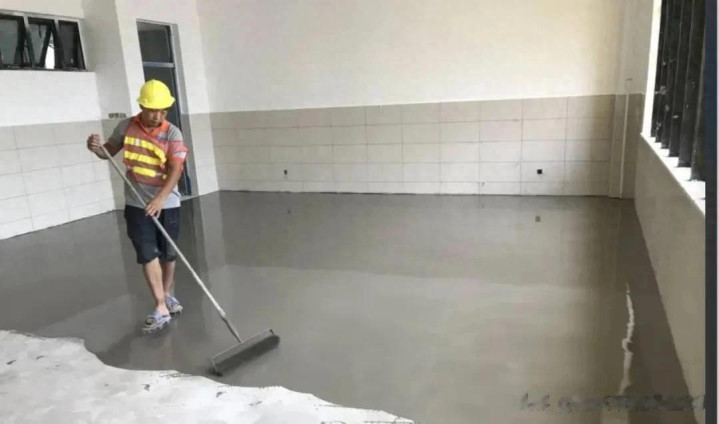

摊铺浆料时应将自流平浆料倾倒于施工面，可用专用锯齿刮板辅助浆料均匀展开。应根据施工厚度要求，调整自流平专用刮板齿长进行摊铺。自流平砂浆施工宜连续作业，消泡施工应在摊平后15分钟内完成。
采用消泡滚筒进行消泡处理时，应注意消泡滚筒的钉长与摊铺厚度的适应性，消泡滚筒主要辅助浆料流动并减少拌料和摊铺过程中所产生的气泡及接茬，操作人员需穿钉鞋作业。
当施工作业面的宽度超过6米至8米时，应分隔施工段。在设置分隔胶带前应放线定位，去除分隔带后应保护好已经硬化的边界，避免新做的浆料流到已硬化的表面上。施工厚度应不低于10mm。
对于石膏基自流平，施工时需先在基层薄批一遍，确保材料与基层充分接触，随即趁湿逐层填料，排除层间空气与空隙，每次批刮厚度需控制在2mm至20mm之间，超过20mm需分次抹灰找平。搅拌好的浆料需在规定时间内用完，固化后的浆料不得再加水搅拌使用。
八、养护
施工完成后的自流平地面，应在施工环境条件下养护24小时以上。养护期应避免强风气流，温度不宜过高，如温度或其他条件不同于正常施工环境条件，应视情况调整养护时间。
在施工期间与施工完毕后两天内，应避免穿堂风、局部日晒等破坏环境稳定的因素，尽量保持施工环境温湿度稳定，地面相对湿度应小于95%。在正常室温约20℃情况下，施工完毕后约2至4小时可以上人行走；两天后，可以进行PVC铺设、贴砖、面层自流平等施工。石膏基自流平施工24小时后可上人，干燥后的状态应为坚实、不起粉。
九、成品保护
施工完成后的自流平地面应做好成品保护。严禁在已做好的自流平表面堆放垃圾、杂物、涂料以及施工机械，避免造成沾污；严禁用钝器、锐器击打或刻划自流平面层，严禁人员在上面行走。
水泥基自流平未达到规定龄期前，虽可上人，但易被污染，且具有一定的柔性，不耐刻划，因此需进行成品保护。
第二部分：质量通病与防治技术
一、概述
自流平砂浆地面施工质量受基层处理、材料性能、操作工艺等多因素制约，若技术把控不到位，易出现起壳、开裂、流平性差等问题，直接影响使用功能与使用寿命。本文系统梳理自流平砂浆地面施工中常见的质量通病，从现象描述、原因分析、防治措施及治理方法四个维度进行技术汇编。
二、开裂通病
现象描述： 自流平地面出现各种形态的裂缝，包括表面细裂纹、贯穿裂缝、龟裂纹等，是自流平砂浆应用中最主要的问题之一。
原因分析： 开裂的主要原因包括以下几方面。第一，基层问题。基层强度不高、起砂严重或基层本身存在裂缝，自流平施工后经重压产生裂缝。第二，施工操作问题。水泥自流平加水过多、基层没有清理干净、界面剂使用不当造成表面失水过快，产生干缩裂缝；水分快速流失导致水泥水化反应没有充分进行，产生表面粉化。第三，养护不当。施工后未及时养护或养护条件不满足要求，引起起鼓开裂。第四，收缩应力。自流平砂浆属于厚度较小、表面积很大的体系，必然会产生水分的快速蒸发，从而产生塑性收缩与干燥收缩；同时胶凝材料水化产生自收缩和化学收缩；水化热及环境温度变化产生温度收缩。第五，环境因素。室内施工时因通风造成自流平地面开裂。
防治措施： 施工前应做好基层检查和处理，确保基层强度达标、无裂缝、无起砂。严格控制水灰比，严格按照厂家推荐的水灰比调制浆料，禁止随意加水。施工现场应封闭门窗，避免通风。养护期间避免强风气流和温度过高。主流的解决方案是通过化学膨胀剂或利用硬石膏与铝酸盐水泥或硫铝酸盐水泥的水化膨胀反应来弥补收缩。两墙体结合处或裂缝部位需用网格布加强处理，防止后期开裂。
治理方法： 对于已发生的裂缝，应根据裂缝宽度采取不同的修补方法。裂缝宽度小于0.5mm时，可涂刷界面剂后填充环氧修补砂浆；裂缝宽度大于或等于0.5mm时，应开V型槽，清理后填充高强度聚合物砂浆。基层裂缝修补时宜先采用机械切割，切割深度宜为基层混凝土厚度的二分之一至三分之二，宽度宜为10mm至20mm，然后采用修补材料进行加强。
三、起砂通病
现象描述： 自流平地面表面出现粉化、掉砂、强度不足，用手摩擦即有砂粒脱落，严重时表面疏松、无法正常使用。
原因分析： 第一，材料质量问题。水泥质量差（如过期或受潮）、砂子含泥量过高、添加剂比例不当或失效。第二，水灰比过大。施工时加水过多导致水泥浆体稀释，水分蒸发后孔隙增大，表层强度降低。第三，施工工艺不当。过度泌水未处理、收光时机不准（过早或过晚）、环境温度过高（大于30℃）或湿度过低（小于50%）导致水分蒸发过快。第四，养护不足。未及时覆盖养护或养护时间不足，表面脱水碳化。第五，搅拌不充分。水泥自流平砂浆搅拌时间不足、搅拌不充分，导致水泥自流平砂浆与水未能均匀混合，施工后地面局部泌水，硬化后强度不均、表面浮灰。
防治措施： 材料把关方面，选用正规品牌水泥（标号不低于42.5）、中粗砂（含泥量小于3%），添加剂按说明书添加。控水关键方面，水灰比严格控制在产品说明书规定的范围内，避免施工中额外加水。环境管理方面，施工温度控制在10℃至30℃，湿度50%至70%，关闭门窗减少通风，避免阳光直射。养护方面，初凝后覆盖塑料膜加洒水保湿养护7天。搅拌方面，按厂家施工技术要求充分搅拌至形成均匀浆体、无结块，搅拌后静置消泡再施工。
治理方法： 轻微起砂（局部粉化）可采用表面固化处理，使用水泥密封固化剂均匀涂刷于地面，固化剂渗入孔隙形成硅凝胶，可提升表层硬度与耐磨性。起砂面积较少且浮砂较小的情况，首先清除表面浮灰和松动沙粒，采用纯水泥浆局部罩面处理。中度起砂可打磨至坚实基层后重新浇筑薄层高强自流平。大面积严重起砂应采取翻修处理，清除原有面层，重新铺设面层。
四、空鼓与脱层通病
现象描述： 自流平面层与基层之间出现空洞、剥离，敲击时有空洞声。空鼓多发生于面层与垫层之间，或垫层与基层之间。
原因分析： 第一，基层处理不当。基层表面存在灰尘、油污、疏松层等未清理干净，影响自流平与基层的粘结力。第二，基层强度不足。基层混凝土标号不足（低于C20）、养护期过短（未达28天）、未做固化处理，自流平施工后易出现空鼓、脱层。第三，界面剂使用不当。界面剂漏涂、涂刷不均匀或在未干透的情况下进行自流平施工，导致层间结合力差。第四，保温板或地暖管下基层处理不当。保温板或水暖管未固定，呈漂浮状态。
防治措施： 施工前彻底清理基层，清除油污、浮尘，对基层表面起砂、起壳、脱皮、疏松等缺陷应采用抛丸、铣刨等方法处理。采用回弹仪检测基层强度，若不达标应凿除薄弱层，重新浇筑高强度水泥砂浆或细石混凝土。界面剂涂刷应均匀、无漏涂，待实干后再进行自流平施工。当基层的空鼓面积不大于1平方米时可采用灌浆法处理，大于1平方米时应剔除并重新施工。
治理方法： 对于已发生的空鼓，小面积可采用灌浆法处理，将高强度修补材料灌注至空鼓区域。大面积空鼓应凿除空鼓区域面层，清理基层后重新涂刷界面剂并施工自流平。
五、表面气泡通病
现象描述： 自流平表面出现针孔状气泡或大面积气泡群，影响表面美观和使用性能。
原因分析： 第一，基层吸收性过大。基层未做界面剂封闭处理或封闭效果不佳，浆料中的水分被基层快速吸收，气泡被锁在浆体内部无法逸出。第二，界面剂涂刷不当。界面剂涂刷时出现积液，且积液处未干透便进行自流平施工。第三，消泡处理不及时或不充分。摊铺后未及时进行消泡滚筒处理，或消泡滚筒的钉长与摊铺厚度不匹配。第四，材料搅拌不当。搅拌时间不足或搅拌方式不当导致浆料中卷入大量空气。
防治措施： 根据基层的吸收性不同，涂刷一道或多道界面剂，充分封闭基层，降低基层的吸收性。界面剂涂刷应确保均匀无积液，干透后再进行自流平施工。施工时严格按照材料要求进行浇注或采用机械化施工，接茬处可轻轻刮平，用震荡杆或消泡滚筒进行导流和消泡，确保地面平整无气泡。消泡施工应在铺摊后规定时间内完成，注意消泡滚筒的钉长与摊铺厚度的适应性。
治理方法： 对于已出现的气泡，小面积可用修补材料进行局部填充和打磨处理；大面积或严重影响观感的，可打磨后重新涂刷界面剂并施工薄层自流平。
六、色差通病
现象描述： 自流平表面颜色深浅不一，出现斑块状或条带状色差，影响整体观感效果。
原因分析： 第一，水粉比不一致。自流平在搅拌时水粉比出现偏差，导致自流平出现泌水或流动不开的现象，不同批次浆料颜色存在差异。第二，界面剂涂刷不均匀。界面剂在涂刷时出现积液，积液处未干透便进行自流平施工，造成色差。第三，流动度控制不一致。石膏基自流平的色差是由于施工时自流平的流动度控制不一致形成的。第四，环境温湿度变化。不同施工时段的环境条件差异导致水化反应程度不一致。
防治措施： 搅拌时每次固定使用整包自流平，在水桶固定位置打孔，控制加水量，保证加水量一致。界面剂滚涂时确保均匀无积液，干透后再进行自流平施工。施工时保持环境温湿度稳定，尽量连续施工，减少施工间隔。
治理方法： 石膏基自流平的色差在正常使用条件下，随着使用会逐渐变浅。若色差仅存在于表层，可打磨至平整后涂刷水性环氧罩面漆，通过统一光泽度弱化色差。
七、泌水通病
现象描述： 自流平施工后在表面出现明水或水光，硬化后表面强度低、起砂、浮灰。
原因分析： 第一，加水量过大。施工时为追求更好的流动性而多加水量，水分超出水泥水化所需，多余的水分无法被胶凝材料吸收与固化，只能上浮至表面形成泌水。当加水量过高时，体系中的悬浮剂无法维持体系稳定，随即出现泌水现象。第二，搅拌不均匀。砂浆与水未能均匀混合，施工后地面局部泌水，硬化后强度不均、表面浮灰。
防治措施： 严格按照厂家推荐的水灰比调制浆料，禁止随意加水。判断加水过量的方法是观察施工时浆体是否“过稀”、流淌太快，或施工后很快在表面看到明水。充分搅拌至形成均匀浆体、无结块，搅拌后静置消泡再施工。
治理方法： 轻度泌水可在硬化后进行打磨处理并涂刷表面增强剂；严重泌水导致的表面强度不足、粉化严重时，应清除表层疏松层后重新施工薄层自流平。
八、起壳分层通病
现象描述： 自流平层与基层之间或自流平各层次之间出现分离、起壳，敲击有空洞声。
原因分析： 多因基层处理不到位，如基层有油污、浮浆，或未涂刷界面剂。基层含水率过高（大于8%）也会导致自流平层起泡、脱层。
防治措施： 严格执行基层清洁标准，采用机械方式（喷丸机、铣刨机、金刚石磨机等）处理基层，提供具有粗糙度的干净坚实基层，严禁使用酸洗、溶剂或简单清扫处理，这类方式会破坏基层毛细孔结构，影响材料附着力。采用湿度仪检测含水率，超标时铺设防潮膜或涂刷防水涂料，自然干燥至含水率合格后方可施工。
治理方法： 凿除起壳分层区域，重新进行基层处理，严格按照施工规范涂刷界面剂后重新施工自流平。
九、流平性差与平整度不足通病
现象描述： 自流平浆料流动性差，不能自动流平，施工后表面存在高低不平、波纹、接茬痕迹等问题。
原因分析： 第一，配比控制不当。水灰比失调，水添加过少导致流动性差。第二，搅拌不充分。砂浆出现结块、颗粒未分散，施工后表面粗糙、强度不均。第三，基层平整度差。基层高低差过大，导致自流平层厚度不均，薄处易开裂，厚处干燥收缩应力大。第四，施工间隔时间过长。前后批次浆料搭接不良，出现接茬痕迹。
防治措施： 采用电子秤精确计量水和粉料，严格按说明书配比。选用强制式搅拌机或电动搅拌器，搅拌时间不少于3分钟，搅拌后静置1至2分钟再搅拌30秒，消除气泡同时保证均匀性。用2米靠尺逐段检测基层平整度，偏差超限时采用水泥砂浆分层找平，局部凹陷处用修补砂浆填充。施工应连续作业，当作业面较宽时做好分段施工规划，控制好搭接时间。
治理方法： 局部平整度不足可打磨修整；大面积平整度严重不合格时应清除重做。
十、表面粉化通病
现象描述： 自流平表面出现粉末状物质，手摸掉粉，强度严重不足。
原因分析： 第一，加水量较大，导致泌水，表层强度降低。第二，施工环境温度过低，水化反应变慢。第三，通风效果较差，影响了自流平的干燥硬化。第四，水泥水化反应没有充分进行，产生表面粉化。第五，养护期间受冻或过早受荷载。
防治措施： 严格控制加水量和施工环境温度，确保在5℃至35℃范围内施工。施工后做好养护，避免过早受荷载和受冻。选用合格材料，确保添加剂配比正确。
治理方法： 轻度粉化可涂刷表面增强剂或渗透型固化剂处理；严重粉化应清除粉化层，重新施工面层。
十一、针孔与凹凸不平通病
现象描述： 自流平表面出现微小针孔、橘皮状凹凸或斑纹等表观缺陷。
原因分析： 第一，材料消泡能力不足。第二，施工时消泡处理不及时或不彻底。第三，基层处理不平整。第四，环境温度过低影响材料流动性。
防治措施： 选用消泡能力强的材料，施工时及时用消泡滚筒进行充分消泡处理。施工环境温度应控制在适宜范围内。基层处理应确保平整度达标。
治理方法： 轻度缺陷可打磨后涂刷罩面层处理；严重缺陷应进行修补或重新施工。
十二、综合质量管控要点
为确保自流平砂浆地面工程质量，应建立全过程质量管控体系。
材料质量控制方面，水泥基自流平砂浆执行标准JC/T 985-2017《地面用水泥基自流平砂浆》；石膏基自流平砂浆应符合相关应用技术标准的要求。材料存放于干燥通风处，离地不少于30厘米，码放高度不超过1.5米；使用前检查包装完整性，发现结块严禁使用。
基层质量控制方面，基层强度不低于C20，新浇混凝土养护不少于28天，含水率不高于规定值。基层平整度用2米靠尺检测，偏差不超过规定值。基层应坚实、无尘、无明水、无尖锐角和空洞。
施工过程控制方面，施工温度5℃至35℃，相对湿度不高于80%。严格按产品说明控制水灰比，充分搅拌至均匀无结块。连续作业，及时消泡，控制好分段施工搭接。施工完成后养护不少于24小时。做好成品保护，避免早期荷载和污染。
验收标准方面，自流平地面工程的质量检验与验收应符合《自流平地面工程技术标准》JGJ/T 175-2018的相关规定，包括主控项目和一般项目的检测。表面应平整、光洁、无裂缝、无空鼓、无明显色差，强度应满足设计要求。
博盈配资提示：文章来自网络，不代表本站观点。
- 上一篇：创高网 埃安N60盲订开启: 全系标配激光雷达+五连杆, 预售不到15万
- 下一篇：没有了
沪深京指数
热点资讯
